Original SCHNORR®
Sicherungsscheibe Typ „VS“
Die original SCHNORR® -Sicherungsscheibe Typ „VS“ kann ohne Einschränkungen bei hochfesten Schrauben der Festigkeitsklasse 8.8 bis 10.9 eingesetzt werden. Die verstärkte Sicherungsscheibe Typ „VS“ weist eine größere Dicke auf und erreicht dadurch höhere Vorspannkräfte. Außen- und Innendurchmesser sowie die Verzahnung stimmen mit der Ausführung Typ „S“ überein. Sie wird für Schrauben M 5 bis M 30 geliefert.
Im nachfolgenden Produktfinder finden Sie Sicherungsscheiben aus folgenden Werkstoffen:
- Standardwerkstoff (C60S (1.1211))
- korrosionsbeständigen Werkstoff (X5 CrNi 18-10 (1.4301))
Weitere Ausführungen:
Darüber hinaus verarbeiten wir auch Sonderwerkstoffe für besondere Ansprüche.
Bitte sehen Sie hierzu unsere Werkstoff-Übersichtstabelle und kontaktieren Sie unsere Vertriebsmitarbeiter.
Produktfinder
| Bestellmaße | Federweg s/Federkraft F | Gewicht | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | De [mm] | Di [mm] | t [mm] | t' [mm] | l0 [mm] | h0 [mm] | s [mm] | F [N] | Gewicht je 1000 Stück [kg] | |
| 514 600 | 50 | 25.4 | 2 | 0 | 3.4 | 1.4 | 1.05 | 4762 | 22.09 | |
| 514 700 | 50 | 25.4 | 2.5 | 0 | 3.9 | 1.4 | 1.05 | 9063 | 27.52 | |
| 514 800 | 50 | 25.4 | 3 | 0 | 4.1 | 1.1 | 0.825 | 11976 | 32.85 | |
| 514 950 | 56 | 28.5 | 1.5 | 0 | 3.45 | 1.95 | 1.463 | 2622 | 20.85 | |
| 515 000 | 56 | 28.5 | 2 | 0 | 3.6 | 1.6 | 1.2 | 4438 | 27.81 | |
| 515 100 | 56 | 28.5 | 3 | 0 | 4.3 | 1.3 | 0.975 | 11388 | 41.57 | |
| 515 200 | 60 | 20.5 | 2 | 0 | 4.1 | 2.1 | 1.575 | 4730 | 38.16 | |
| 515 300 | 60 | 20.5 | 2.5 | 0 | 4.3 | 1.8 | 1.35 | 7302 | 47.69 | |
| 515 400 | 60 | 20.5 | 3 | 0 | 4.7 | 1.7 | 1.275 | 11577 | 57.04 | |
| 515 500 | 60 | 25.5 | 2.5 | 0 | 4.4 | 1.9 | 1.425 | 8175 | 44.2 | |
| 515 600 | 60 | 25.5 | 3 | 0 | 4.65 | 1.65 | 1.238 | 11784 | 52.86 | |
| 515 700 | 60 | 30.5 | 2.5 | 0 | 4.3 | 1.8 | 1.35 | 8342 | 39.94 | |
| 515 800 | 60 | 30.5 | 3 | 0 | 4.7 | 1.7 | 1.275 | 13226 | 47.77 | |
| 515 900 | 60 | 30.5 | 3.5 | 0 | 5 | 1.5 | 1.125 | 18153 | 55.1 | |
| 516 050 | 63 | 31 | 1.8 | 0 | 4.15 | 2.35 | 1.763 | 4238 | 32.53 | |
| 516 100 | 63 | 31 | 2.5 | 0 | 4.25 | 1.75 | 1.313 | 7189 | 44.85 | |
| 516 200 | 63 | 31 | 3 | 0 | 4.8 | 1.8 | 1.35 | 12536 | 53.86 | |
| 516 300 | 63 | 31 | 3.5 | 0 | 4.9 | 1.4 | 1.05 | 15025 | 62.13 | |
| 516 400 | 70 | 25.5 | 2 | 0 | 4.5 | 2.5 | 1.875 | 4437 | 50.78 | |
| 516 500 | 70 | 30.5 | 2.5 | 0 | 4.9 | 2.4 | 1.8 | 8031 | 59.53 | |
Bestellmaße
Federweg s/Federkraft F
Gewicht

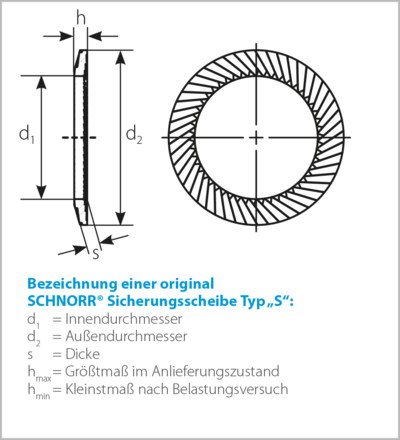

| Größe | Bestellgrößen | Gewicht/Anzahl | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Oberfläche | Nennmaß [mm] | D2 [mm] | D1 [mm] | s [mm] | hmin [mm] | hmax [mm] | Gewicht je 1000 Stück [kg] | |
| 441 621 | 30 | 45 | 31.6 | 3.55 | 4.3 | 18.25 | CAD Download | ||
| 441 420 | 27 | 39 | 28.6 | 3.3 | 4 | 12.36 | CAD Download | ||
| 438 021 | 24 | 36 | 25.6 | 3.2 | 3.9 | 10.3 | CAD Download | ||
| 436 721 | 22 | 33 | 23 | 2.7 | 3.4 | 7.75 | CAD Download | ||
| 435 250 | 20 | 30 | 21 | 2.7 | 3.3 | 6.25 | CAD Download | ||
| 433 621 | 18 | 27 | 19 | 2.65 | 3.2 | 5.39 | CAD Download | ||
| 430 750 | 16 | 24 | 17 | 2.6 | 3.1 | 3.8 | CAD Download | ||
| 430 660 | 14 | 22 | 15 | 1.95 | 2.5 | 2.74 | CAD Download | ||
| 427 700 | 12 | 18 | 13 | 1.9 | 2.4 | 1.34 | CAD Download | ||
| 425 020 | 10 | 16 | 10.5 | 1.9 | 2.3 | 1.4 | CAD Download | ||
| 422 901 | 8 | 13 | 8.4 | 1.6 | 2 | 0.73 | CAD Download | ||
| 418 001 | 6 | 10 | 6.4 | 1.1 | 1.4 | 0.295 | CAD Download | ||
| 416 201 | 5 | 9 | 5.3 | 1.05 | 1.3 | 0.27 | CAD Download | ||
| 401 051 | Zn8M + Passivierung | 36 | 54 | 38 | 3.75 | 4.5 | 26.5 | CAD Download | |
| 442 801 | geschwärzt | 36 | 54 | 38 | 3.75 | 4.5 | 26.5 | CAD Download | |
| 452 450 | Zn8M + Passivierung | 30 | 45 | 31.6 | 3.05 | 3.8 | 13.42 | CAD Download | |
| 441 600 | geschwärzt | 30 | 45 | 31.6 | 3.05 | 3.8 | 13.42 | CAD Download | |
| 452 350 | Zn8M + Passivierung | 27 | 39 | 28.6 | 2.8 | 3.5 | 8.94 | CAD Download | |
| 440 400 | geschwärzt | 27 | 39 | 28.6 | 2.8 | 3.5 | 8.94 | CAD Download | |
| 401 260 | Zn8M + Passivierung | 25.4 | 38 | 27 | 2.95 | 3.4 | 9.05 | CAD Download | |
Größe
Bestellgrößen
Gewicht/Anzahl
