    1. Schnorr GmbH
    2. Produkte
    3. Spannscheiben
    4. Hochspannungs-Sicherungsscheiben Typ „HS“

    The original SCHNORR®

    HS-Scheibe

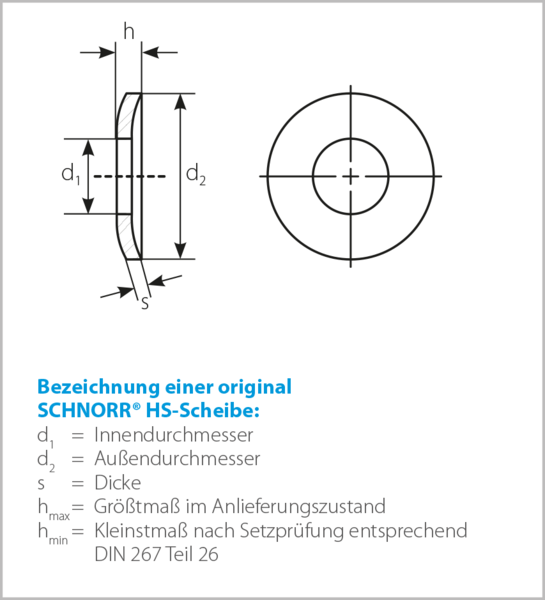

    Bei diesem Schraubensicherungselement handelt es sich im Prinzip um eine Spannscheibe mit kleinerem Außendurchmesser als nach DIN 6796. Ein besonderes Merkmal dieser Scheibe ist die leicht gewölbte Form. Dadurch wird eine progressive Kennlinie erreicht, die es ermöglicht, trotz kleinerer Außenmaße dieselben Federkräfte zu erreichen wie die Spannscheiben nach DIN 6796. Diese Scheibe wird hauptsächlich dann verwendet, wenn für genormte Spannscheiben nicht genügend Einbauraum zur Verfügung steht.



    Im Vergleich

    HS-Scheibe vs. Spannscheibe DIN 6796

    Im nachfolgenden Produktfinder finden Sie Tellerfedern aus foglenden Werkstoffen:



    • Standardwerkstoffe nach DIN EN 10132-4

    Weitere Ausführungen:
    Darüber hinaus verarbeiten wir auch Sonderwerkstoffe für besondere Ansprüche.
    Bitte sehen Sie hierzu unsere Werkstoff-Übersichtstabelle und kontaktieren Sie unsere Vertriebsmitarbeiter.

    Produktfinder

    Tellerfedern

    Schraubensicherungselemente

    Wählen Sie Ihren Produkttyp
    Standardmaterial
    Wählen Sie Ihren Produkttyp
    Korrosionsbeständige Materialien
    Außendurchmesser
    De
    6 358
    Innendurchmesser
    Di
    3.2 242
    Dicke
    t
    0.15 16
    Kraft
    F
    0 383017
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • mehr laden
    Bestellmaße Federweg s/Federkraft F Gewicht
    Artikelnummer De [mm] Di [mm] t [mm] t' [mm] l0 [mm] h0 [mm] s [mm] F [N] Gewicht je 1000 Stück [kg]
    000 100 6 3.2 0.3 0 0.45 0.15 0.113 119 0.044
    CAD Download
    In den Warenkorb
    000 200 8 3.2 0.2 0 0.4 0.2 0.15 26 0.064
    CAD Download
    In den Warenkorb
    000 300 8 3.2 0.3 0 0.55 0.25 0.188 104 0.093
    CAD Download
    In den Warenkorb
    000 400 8 3.2 0.4 0 0.6 0.2 0.15 186 0.126
    CAD Download
    In den Warenkorb
    000 550 8 4.2 0.2 0 0.45 0.25 0.188 39 0.055
    CAD Download
    In den Warenkorb
    000 600 8 4.2 0.3 0 0.55 0.25 0.188 118 0.08
    CAD Download
    In den Warenkorb
    000 700 8 4.2 0.4 0 0.6 0.2 0.15 210 0.107
    CAD Download
    In den Warenkorb
    000 800 10 3.2 0.3 0 0.65 0.35 0.263 98 0.157
    CAD Download
    In den Warenkorb
    000 900 10 3.2 0.4 0 0.7 0.3 0.225 179 0.211
    CAD Download
    In den Warenkorb
    001 000 10 3.2 0.5 0 0.75 0.25 0.188 279 0.266
    CAD Download
    In den Warenkorb
    001 100 10 4.2 0.4 0 0.7 0.3 0.225 189 0.193
    CAD Download
    In den Warenkorb
    001 200 10 4.2 0.5 0 0.75 0.25 0.188 294 0.243
    CAD Download
    In den Warenkorb
    001 300 10 5.2 0.25 0 0.55 0.3 0.225 58 0.109
    CAD Download
    In den Warenkorb
    001 400 10 5.2 0.4 0 0.7 0.3 0.225 209 0.17
    CAD Download
    In den Warenkorb
    001 500 10 5.2 0.5 0 0.75 0.25 0.188 325 0.214
    CAD Download
    In den Warenkorb
    001 600 12 4.2 0.4 0 0.8 0.4 0.3 178 0.297
    CAD Download
    In den Warenkorb
    001 700 12 4.2 0.5 0 0.85 0.35 0.263 284 0.374
    CAD Download
    In den Warenkorb
    001 800 12 4.2 0.6 0 1 0.4 0.3 557 0.45
    CAD Download
    In den Warenkorb
    001 900 12 5.2 0.5 0 0.9 0.4 0.3 350 0.345
    CAD Download
    In den Warenkorb
    002 000 12 5.2 0.6 0 0.95 0.35 0.263 506 0.415
    CAD Download
    In den Warenkorb
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • mehr laden
    Bestellmaße
    Federweg s/Federkraft F
    Gewicht

    Schraubensicherungselemente

    Wählen Sie Ihren Produkttyp
    Standardmaterial
    Wählen Sie Ihren Produkttyp
    Korrosionsbeständige Materialien
    Größe
    NM
    1.6 36
    Außendurchmesser
    D2
    3.2 70
    Innendurchmesser
    D1
    1.7 38
    • 1
    • 2
    • mehr laden
    Größe Bestellgrößen Gewicht/Anzahl
    Artikelnummer Oberfläche Nennmaß [mm] D2 [mm] D1 [mm] s [mm] hmin [mm] hmax [mm] Gewicht je 1000 Stück [kg]
    416 320 Phosphatiert und geölt 6 12 6.4 1.64 1.9 0.943 CAD Download
    In den Warenkorb
    431 510 Zn20M + Passivierung 6 12 6.4 1.64 1.9 0.943 CAD Download
    In den Warenkorb
    416 520 Phosphatiert und geölt 8 17 8.4 2.21 2.55 2.438 CAD Download
    In den Warenkorb
    431 520 Zn20M + Passivierung 8 17 8.4 2.21 2.55 2.438 CAD Download
    In den Warenkorb
    423 220 Phosphatiert und geölt 10 21 10.5 2.75 3.15 4.915 CAD Download
    In den Warenkorb
    431 530 Zn20M + Passivierung 10 21 10.5 2.75 3.15 4.915 CAD Download
    In den Warenkorb
    426 400 Phosphatiert und geölt 12 24 13 3.27 3.75 7.194 CAD Download
    In den Warenkorb
    431 540 Zn20M + Passivierung 12 24 13 3.27 3.75 7.194 CAD Download
    In den Warenkorb
    429 320 Phosphatiert und geölt 14 28 15 3.8 4.35 11.61 CAD Download
    In den Warenkorb
    431 550 Zn20M + Passivierung 14 28 15 3.8 4.35 11.61 CAD Download
    In den Warenkorb
    430 900 Phosphatiert und geölt 16 30 17 4.31 4.95 14.5 CAD Download
    In den Warenkorb
    431 560 Zn20M + Passivierung 16 30 17 4.31 4.95 14.5 CAD Download
    In den Warenkorb
    433 750 Phosphatiert und geölt 18 33 19 4.8 5.5 19.36 CAD Download
    In den Warenkorb
    431 570 Zn20M + Passivierung 18 33 19 4.8 5.5 19.36 CAD Download
    In den Warenkorb
    435 320 Phosphatiert und geölt 20 36 21 5.3 5.95 25.33 CAD Download
    In den Warenkorb
    431 580 Zn20M + Passivierung 20 36 21 5.3 5.95 25.33 CAD Download
    In den Warenkorb
    436 620 Phosphatiert und geölt 22 40 23 5.9 6.7 35.07 CAD Download
    In den Warenkorb
    431 590 Zn20M + Passivierung 22 40 23 5.9 6.7 35.07 CAD Download
    In den Warenkorb
    439 150 Phosphatiert und geölt 24 45 25 6.45 7.3 50.28 CAD Download
    In den Warenkorb
    431 600 Zn20M + Passivierung 24 45 25 6.45 7.3 50.28 CAD Download
    In den Warenkorb
    • 1
    • 2
    • mehr laden
    Größe
    Bestellgrößen
    Gewicht/Anzahl
