Original SCHNORR®
Sicherungsscheibe Typ „S”
Die original SCHNORR® Sicherungsscheibe Typ „S“ ist für normale Beanspruchung geeignet und für Schrauben von M 1,6 bis M 36 (bis Festigkeitsklasse 8.8) verfügbar.
Im nachfolgenden Produktfinder finden Sie Sicherungsscheiben aus folgenden Werkstoffen:
- Standardwerkstoff (C60S (1.1211))
korrosionsbeständigen Werkstoff (X5 CrNi 18-10 (1.4301))
Weitere Ausführungen:
Darüber hinaus verarbeiten wir auch Sonderwerkstoffe für besondere Ansprüche.
Bitte sehen Sie hierzu unsere Werkstoff-Übersichtstabelle und kontaktieren Sie unsere Vertriebsmitarbeiter.
Produktfinder
| Bestellmaße | Federweg s/Federkraft F | Gewicht | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | De [mm] | Di [mm] | t [mm] | t' [mm] | l0 [mm] | h0 [mm] | s [mm] | F [N] | Gewicht je 1000 Stück [kg] | |
| 002 100 | 12 | 6.2 | 0.5 | 0 | 0.85 | 0.35 | 0.263 | 326 | 0.31 | |
| 002 200 | 12 | 6.2 | 0.6 | 0 | 0.95 | 0.35 | 0.263 | 552 | 0.373 | |
| 002 300 | 12.5 | 5.2 | 0.5 | 0 | 0.85 | 0.35 | 0.263 | 272 | 0.382 | |
| 002 050 | 12.5 | 6.2 | 0.35 | 0 | 0.8 | 0.45 | 0.338 | 151 | 0.251 | |
| 002 500 | 12.5 | 6.2 | 0.5 | 0 | 0.85 | 0.35 | 0.263 | 293 | 0.346 | |
| 002 700 | 12.5 | 6.2 | 0.7 | 0 | 1 | 0.3 | 0.225 | 660 | 0.488 | |
| 002 750 | 14 | 7.2 | 0.35 | 0 | 0.8 | 0.45 | 0.338 | 123 | 0.308 | |
| 002 800 | 14 | 7.2 | 0.5 | 0 | 0.9 | 0.4 | 0.3 | 279 | 0.425 | |
| 002 900 | 14 | 7.2 | 0.8 | 0 | 1.1 | 0.3 | 0.225 | 797 | 0.676 | |
| 003 000 | 15 | 5.2 | 0.4 | 0 | 0.95 | 0.55 | 0.413 | 176 | 0.468 | |
| 003 100 | 15 | 5.2 | 0.5 | 0 | 1 | 0.5 | 0.375 | 278 | 0.588 | |
| 003 200 | 15 | 5.2 | 0.6 | 0 | 1.05 | 0.45 | 0.338 | 407 | 0.708 | |
| 003 300 | 15 | 5.2 | 0.7 | 0 | 1.1 | 0.4 | 0.3 | 555 | 0.828 | |
| 003 500 | 15 | 6.2 | 0.5 | 0 | 1 | 0.5 | 0.375 | 289 | 0.553 | |
| 003 600 | 15 | 6.2 | 0.6 | 0 | 1.05 | 0.45 | 0.338 | 424 | 0.665 | |
| 003 700 | 15 | 6.2 | 0.7 | 0 | 1.1 | 0.4 | 0.3 | 578 | 0.778 | |
| 003 800 | 15 | 8.2 | 0.7 | 0 | 1.1 | 0.4 | 0.3 | 666 | 0.654 | |
| 003 900 | 15 | 8.2 | 0.8 | 0 | 1.2 | 0.4 | 0.3 | 982 | 0.74 | |
| 004 100 | 16 | 8.2 | 0.4 | 0 | 0.9 | 0.5 | 0.375 | 154 | 0.444 | |
| 004 300 | 16 | 8.2 | 0.6 | 0 | 1.05 | 0.45 | 0.338 | 410 | 0.672 | |
Bestellmaße
Federweg s/Federkraft F
Gewicht
| Größe | Bestellgrößen | Gewicht/Anzahl | |||||||
|---|---|---|---|---|---|---|---|---|---|

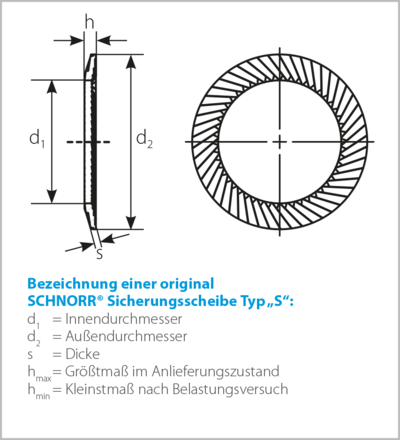

| Artikelnummer | Oberfläche | Nennmaß [mm] | D2 [mm] | D1 [mm] | s [mm] | hmin [mm] | hmax [mm] | Gewicht je 1000 Stück [kg] | |
| 412 500 | 3.5 | 6 | 3.7 | 0.75 | 1.15 | 0.082 | CAD Download | ||
| 410 750 | 3 | 5.5 | 3.2 | 0.55 | 0.95 | 0.046 | CAD Download | ||
| 407 660 | 2.5 | 4.8 | 2.7 | 0.55 | 0.95 | 0.039 | CAD Download | ||
| 405 420 | 2 | 4 | 2.2 | 0.55 | 0.75 | 0.032 | CAD Download | ||
| 403 221 | 1.6 | 3.2 | 1.7 | 0.55 | 0.75 | 0.016 | CAD Download | ||
| 452 500 | Zn8M + Passivierung | 36 | 54 | 38 | 3.2 | 4.2 | 21.14 | CAD Download | |
| 442 730 | geschwärzt | 36 | 54 | 38 | 3.2 | 4.2 | 21.14 | CAD Download | |
| 452 400 | Zn8M + Passivierung | 30 | 45 | 31.6 | 2.6 | 3.6 | 10 | CAD Download | |
| 441 500 | geschwärzt | 30 | 45 | 31.6 | 2.6 | 3.6 | 10 | CAD Download | |
| 452 300 | Zn8M + Passivierung | 27 | 39 | 28.6 | 2.35 | 3.1 | 6.8 | CAD Download | |
| 440 300 | geschwärzt | 27 | 39 | 28.6 | 2.35 | 3.1 | 6.8 | CAD Download | |
| 452 200 | Zn8M + Passivierung | 25.4 | 38 | 27 | 2.35 | 3.1 | 6.77 | CAD Download | |
| 439 200 | geschwärzt | 25.4 | 38 | 27 | 2.35 | 3.1 | 6.77 | CAD Download | |
| 452 100 | Zn8M + Passivierung | 24 | 36 | 25.6 | 2.15 | 2.9 | 5.48 | CAD Download | |
| 437 900 | geschwärzt | 24 | 36 | 25.6 | 2.15 | 2.9 | 5.48 | CAD Download | |
| 452 000 | Zn8M + Passivierung | 22 | 33 | 23 | 1.95 | 2.7 | 4.2 | CAD Download | |
| 436 600 | geschwärzt | 22 | 33 | 23 | 1.95 | 2.7 | 4.2 | CAD Download | |
| 451 900 | Zn8M + Passivierung | 20 | 30 | 21 | 1.85 | 2.5 | 3.42 | CAD Download | |
| 435 100 | geschwärzt | 20 | 30 | 21 | 1.85 | 2.5 | 3.42 | CAD Download | |
| 451 800 | Zn8M + Passivierung | 19 | 30 | 20 | 1.9 | 2.5 | 3.79 | CAD Download | |
