    Original SCHNORR®

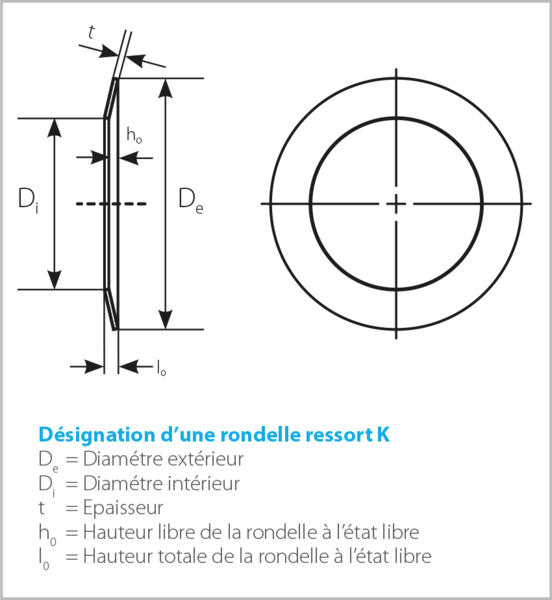

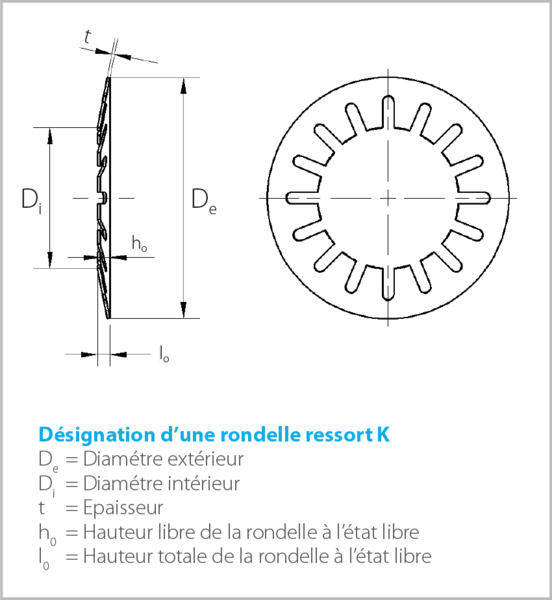

    Les rondelles ressorts "K" SCHNORR® d’origine

    Les ressorts pour roulements à billes possèdent, du fait de l’espace de montage prévu pour les roulements à billes pour des raisons fonctionnelles (rapport De/Di), un flanc plus petit que les rondelles ressort standard.
    Certaines applications de roulements à billes exigent un "comportement d’amortissement plus doux" au début de l’amortissement. Cela veut dire qu’elles doivent générer beaucoup de course d’amortissement avec une augmentation de force aussi faible que possible. SCHNORR ® a développé les ressorts pour roulements à billes fendus pour ce cas spécial. Ces ressorts peuvent remplir exactement l’exigence du fait de leur géométrie à fentes.





    Du fait que leurs dimensions divergent fortement de celles des rondelles ressort selon la norme DIN EN 16983, les tolérances de dimensions et de force des rondelles ressort conçues pour les roulements à billes ne concordent pas avec les indications de tolérance de la DIN EN 16983.

    Le complément optimal pour roulements à billes

    Les ingénieurs spécialisés doivent souvent se battre avec deux exigences:
    réduction du bruit de fonctionnement de roulements à billes et fonctionnement sans jeu. Pour ces deux questions, SCHNORR®
    a trouvé une solution adaptée en collaboration étroite avec des fabricants de roulements à billes renommés. L’incorporation d’une version spéciale de nos rondelles ressort élimine largement ces deux difficultés en permettant simultanément toute une série de cas de simplifications constructives.



    Incorporation des rondelles ressort "K"

    L’exemple de montage montre que la plupart du temps, la bague extérieure du roulement à billes reçoit la tension préalable souhaitée par la rondelle ressort, sachant que – en fonction du type de construction – une ou plusieurs rondelles ressort peuvent être prévues. Dans certains cas spéciaux, il est souhaitable de ne pas préalablement tendre la bague extérieure, mais la bague intérieure avec des rondelles ressort. C’est la raison pour laquelle le diamètre (intérieur et extérieur) des ressorts rondelles est choisi de manière à concorder avec le diamètre intérieur d’une autre taille de roulement à billes. C’est ainsi que, par exemple, une rondelle ressort qui convient pour presser la bague extérieure du roulement à billes 6302 peut tout aussi bien être utilisée pour tendre préalablement les bagues intérieures des roulements à billes 6205 et 6305.



    Des avantages importants parlent en faveur des rondelles ressort "K"

    Un avantage essentiel des rondelles ressort dans leur application dans des roulements à billes résulte de la forme connue d’une bague simple. Une dépose uniforme est ainsi toujours assurée lors du montage de plusieurs rondelles. Comme pour les rondelles ressort normales, il vaut également ici que les courses de ressort s’ajoutent si dans leur disposition adopte un sens changeant, la force restant identique, tandis les forces s’ajoutent si les couches sont parallèles (disposition l’une dernière l’autre dans la même sens) alors que les courses de ressort restent les mêmes. Comme tous les ressorts possèdent une courbe caractéristique de ressort fortement dégressive (grand h0/t), la force du ressort reste à peu près constante sur une grande plage de course du ressort.

    Cela apporte les avantages suivants ou la compensation de jeu:



    • Les tolérances des pièces avoisinantes sont compensées avec une force de ressort constante.
    • Les changements de longueur sous l’influence de la chaleur sont réceptionnés.
    • Les décalages qui apparaissent lors de la transformation des pièces à stocker peuvent apparaître sans changements significatifs de la force de pressage.



    Dans le moteur de recherche de produit suivant, vous trouverez des rondelles ressort dans les matériaux suivants:

    • Matériaux standard selon la DIN EN 10132-4



    Autres versions:
    en outre, nous transformons aussi des matériaux spéciaux pour des exigences particulières.
    Voyez à ce sujet notre tableau d’aperçu général des matériaux et contactez nos commerciaux.

    Moteur de recherche de produit

    Disc Springs

    Screw & Bolt Locking Systems

    Choisissez votre type de produit
    Aciers pour charges normales
    Choisissez votre type de produit
    Matériaux résistants à la corrosion
    diamètre extérieur
    De
    6 358
    diamètre intérieur
    Di
    3.2 242
    Épaisseur
    t
    0.15 16
    Effort
    F
    0 383017
    • 1
    • 2
    • 3
    • 4
    • charger plus
    Dimensions Course S / Effort F Poids
    N° article De [mm] Di [mm] t [mm] t' [mm] l0 [mm] h0 [mm] s [mm] F [N] Poids par 1.000 piéces
    242 550 31.7 20.4 0.35 0 1.55 1.2 0.9 33 1.27
    CAD Download
    Ajouter au panier
    241 850 21.8 12.3 0.25 0 1.25 1 0.75 24 0.42
    CAD Download
    Ajouter au panier
    241 150 9.8 6.2 0.15 0 0.6 0.45 0.35 13 0.05
    CAD Download
    Ajouter au panier
    248 400 358 242 3 0 7 4 3 1424 1281
    CAD Download
    Ajouter au panier
    248 300 338 232 3 0 6.6 3.6 2.7 1415 1112
    CAD Download
    Ajouter au panier
    248 200 318 212 3 0 6.2 3.2 2.4 1302 1034
    CAD Download
    Ajouter au panier
    248 100 308 202 3 0 6.1 3.1 2.33 1300 995.2
    CAD Download
    Ajouter au panier
    248 000 298 191 2.75 0 6.35 3.6 2.7 1307 883
    CAD Download
    Ajouter au panier
    247 900 288 191 2.75 0 5.75 3 2.25 1145 783.7
    CAD Download
    Ajouter au panier
    247 800 278 181 2.5 0 6 3.5 2.63 1155 682.7
    CAD Download
    Ajouter au panier
    247 700 268 181 2.5 0 5.7 3.2 2.4 1155 598.7
    CAD Download
    Ajouter au panier
    247 600 258 171 2.5 0 5.5 3 2.25 1106 572.2
    CAD Download
    Ajouter au panier
    247 500 248 171 2.5 0 5 2.5 1.88 1005 494.5
    CAD Download
    Ajouter au panier
    247 400 238 161 2.25 0 5.25 3 2.25 1021 423.8
    CAD Download
    Ajouter au panier
    247 300 228 161 2.25 0 4.95 2.7 2.03 1036 359.2
    CAD Download
    Ajouter au panier
    247 200 223 161 2.25 0 4.6 2.35 1.76 942 328
    CAD Download
    Ajouter au panier
    247 100 213 151 2.25 0 4.5 2.25 1.69 941 310.9
    CAD Download
    Ajouter au panier
    247 000 198 141 2 0 4.5 2.5 1.88 923 236.4
    CAD Download
    Ajouter au panier
    246 900 198 131 2 0 4.5 2.5 1.88 812 270
    CAD Download
    Ajouter au panier
    246 800 189 131 2 0 4.3 2.3 1.73 858 227.1
    CAD Download
    Ajouter au panier
    • 1
    • 2
    • 3
    • 4
    • charger plus
    Dimensions
    Course S / Effort F
    Poids

    Screw & Bolt Locking Systems

    Choisissez votre type de produit
    Aciers pour charges normales
    Choisissez votre type de produit
    Matériaux résistants à la corrosion
    Diamètre
    NM
    1.6 36
    diamètre extérieur
    D2
    3.2 70
    diamètre intérieur
    D1
    1.7 38
    • 1
    • 2
    • 3
    • charger plus
    Diamètre Dimensions Poids
    N° article Côte nominale Diamètre nominal [mm] D2 [mm] D1 [mm] s [mm] hmin [mm] hmax [mm] Poids par 1.000 piéces
    402 300 bruni 1.6 3.2 1.7 0.4 0.6 0.014 CAD Download
    Ajouter au panier
    450 000 Gal.Zn8 + passivé 1.6 3.2 1.7 0.4 0.6 0.014 CAD Download
    Ajouter au panier
    404 400 bruni 2 4 2.2 0.4 0.6 0.022 CAD Download
    Ajouter au panier
    450 100 Gal.Zn8 + passivé 2 4 2.2 0.4 0.6 0.022 CAD Download
    Ajouter au panier
    406 800 bruni 2.5 4.8 2.7 0.5 0.9 0.04 CAD Download
    Ajouter au panier
    450 200 Gal.Zn8 + passivé 2.5 4.8 2.7 0.5 0.9 0.04 CAD Download
    Ajouter au panier
    409 400 bruni 3 5.5 3.2 0.5 0.9 0.05 CAD Download
    Ajouter au panier
    450 300 Gal.Zn8 + passivé 3 5.5 3.2 0.5 0.9 0.05 CAD Download
    Ajouter au panier
    411 200 bruni 3.5 6 3.7 0.55 0.9 0.05 CAD Download
    Ajouter au panier
    450 400 Gal.Zn8 + passivé 3.5 6 3.7 0.55 0.9 0.05 CAD Download
    Ajouter au panier
    412 700 bruni 4 7 4.3 0.55 1 0.076 CAD Download
    Ajouter au panier
    450 500 Zn8M + passivé 4 7 4.3 0.55 1 0.076 CAD Download
    Ajouter au panier
    414 500 bruni 5 9 5.3 0.6 1.1 0.167 CAD Download
    Ajouter au panier
    450 600 Zn8M + passivé 5 9 5.3 0.6 1.1 0.167 CAD Download
    Ajouter au panier
    416 300 bruni 6 10 6.4 0.7 1.2 0.18 CAD Download
    Ajouter au panier
    450 700 Zn8M + passivé 6 10 6.4 0.7 1.2 0.18 CAD Download
    Ajouter au panier
    418 100 bruni 6.35 9.5 6.7 0.65 1.2 0.135 CAD Download
    Ajouter au panier
    450 800 Zn8M + passivé 6.35 9.5 6.7 0.65 1.2 0.135 CAD Download
    Ajouter au panier
    419 200 bruni 7 12 7.4 0.8 1.3 0.325 CAD Download
    Ajouter au panier
    450 900 Zn8M + passivé 7 12 7.4 0.8 1.3 0.325 CAD Download
    Ajouter au panier
    • 1
    • 2
    • 3
    • charger plus
    Diamètre
    Dimensions
    Poids
    Share this page

    Green Technology

    • Green Energy
    • Green Mobility

    Secteurs Industriels & Solutions

    • Industrie Automobile
    • Industrie Manufacturière
    • Distribution
    • Solutions individuelles
    • Références & Applicationes

    Produits

    • Rondelles ressorts
    • Rondelles de sécurité
    • Rondelles de blocage
    • Pièces Estampées, Forgé à Chaud, Découpage Fin
    • Recherche de produits

    Expertises & Technologies

    • Rondelles ressorts
    • Dispositif de blocage de vis et d'écrous
    • Matériaux & Surfaces
    • Ingénierie
    • Fabrication d'outils interne
    • Prototype
    • Gestion des fournisseurs

    Téléchargement

    • Certifications
    • Brochures
    • Conditions générales de ventes et d´achat
    • Télécharger le programme CAD
    • Privacy statement

    Société

    • Carrière
    • Données sur la société
    • Histoire
    • Direction
    • Philosophie
    • SCHNORR® Filiales
    • Nouvelles
    • Affiliationes
    • Gestion des fournisseurs

    Contacts

    • Personne de contact
    • Demande
    • Emplacements
    Share this page
    Schnorr GmbH
    Stuttgarter Str. 37
    71069 Sindelfingen-Maichingen
    Phone: +4970313020
    Email: mail@schnorr.de
    • Déclaration de confidentialité
    • Conditions générales de ventes et d´achat
    • Mentions légales
    • Carrière
    This website uses cookies to ensure you get the best experience on our website. More Info
