    1. Schnorr GmbH
    2. Produits
    3. Rondelles de blocage
    4. Rondelles de blocage “HS”

    The original SCHNORR®

    Rondelles „HS“

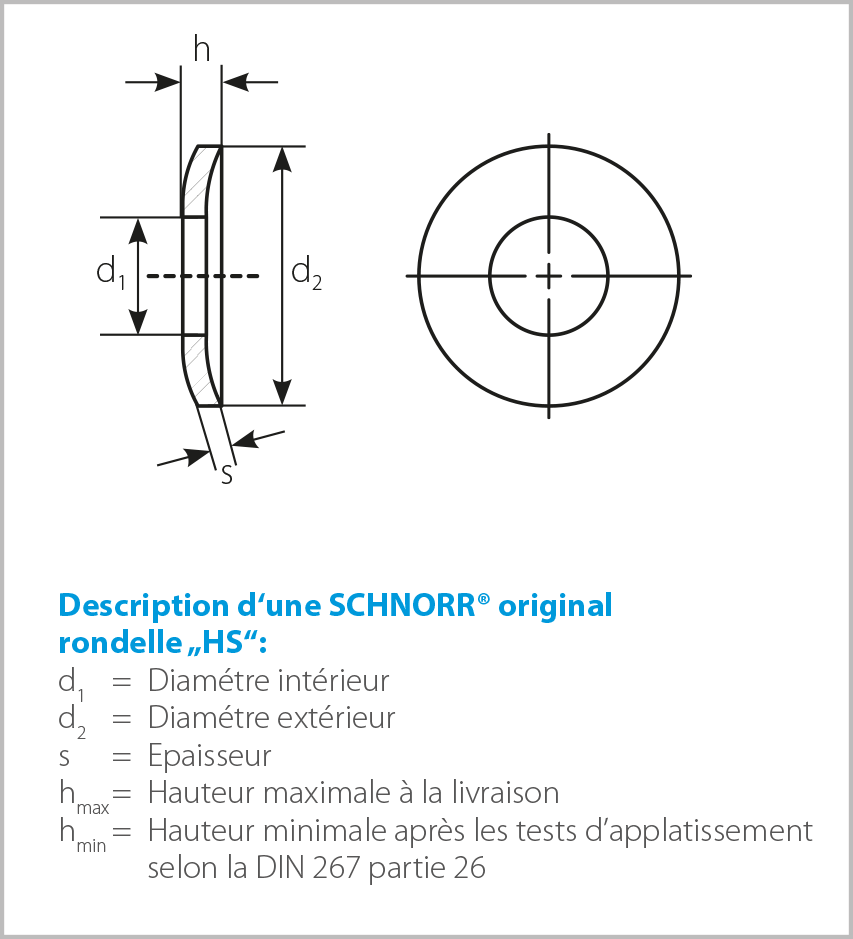

    Ce dispositif de blocage de boulon est dans le principe, une rondelle de charge avec un diamètre extérieur plus petit que ceux acc. à la norme DIN 6796. Une caractéristique notable de ces rondelles est la forme légèrement incurvée qui fournit une courbe caractéristique qui augmente progressivement. En dépit du diamètre plus petit ce qui permet d‘obtenir la même charge que la rondelle de charget suivant la norme DIN 6796. Ces rondelles sont principalement utilisés lorsque l‘espace disponibles est insuffisant pour les rondelle de blocage normalisées.

    For comparison

    Rondelles „HS“ vs. Rondelle de blocage selon DIN 6796

    Dans le moteur de recherche de produit suivant, vous trouverez des rondelles ressort dans les matériaux suivants:



    • Matériaux standard selon la DIN EN 10132-4

    Autres versions:
    En outre, nous transformons aussi des matériaux spéciaux pour des exigences particulières.
    Voyez à ce sujet notre tableau d’aperçu général des matériaux et contactez nos commerciaux.

    Moteur de recherche de produit

    Disc Springs

    Screw & Bolt Locking Systems

    Choisissez votre type de produit
    Aciers pour charges normales
    Choisissez votre type de produit
    Matériaux résistants à la corrosion
    diamètre extérieur
    De
    6 358
    diamètre intérieur
    Di
    3.2 242
    Épaisseur
    t
    0.15 16
    Effort
    F
    0 383017
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • charger plus
    Dimensions Course S / Effort F Poids
    N° article De [mm] Di [mm] t [mm] t' [mm] l0 [mm] h0 [mm] s [mm] F [N] Poids par 1.000 piéces
    000 100 6 3.2 0.3 0 0.45 0.15 0.113 119 0.044
    CAD Download
    Ajouter au panier
    000 200 8 3.2 0.2 0 0.4 0.2 0.15 26 0.064
    CAD Download
    Ajouter au panier
    000 300 8 3.2 0.3 0 0.55 0.25 0.188 104 0.093
    CAD Download
    Ajouter au panier
    000 400 8 3.2 0.4 0 0.6 0.2 0.15 186 0.126
    CAD Download
    Ajouter au panier
    000 550 8 4.2 0.2 0 0.45 0.25 0.188 39 0.055
    CAD Download
    Ajouter au panier
    000 600 8 4.2 0.3 0 0.55 0.25 0.188 118 0.08
    CAD Download
    Ajouter au panier
    000 700 8 4.2 0.4 0 0.6 0.2 0.15 210 0.107
    CAD Download
    Ajouter au panier
    000 800 10 3.2 0.3 0 0.65 0.35 0.263 98 0.157
    CAD Download
    Ajouter au panier
    000 900 10 3.2 0.4 0 0.7 0.3 0.225 179 0.211
    CAD Download
    Ajouter au panier
    001 000 10 3.2 0.5 0 0.75 0.25 0.188 279 0.266
    CAD Download
    Ajouter au panier
    001 100 10 4.2 0.4 0 0.7 0.3 0.225 189 0.193
    CAD Download
    Ajouter au panier
    001 200 10 4.2 0.5 0 0.75 0.25 0.188 294 0.243
    CAD Download
    Ajouter au panier
    001 300 10 5.2 0.25 0 0.55 0.3 0.225 58 0.109
    CAD Download
    Ajouter au panier
    001 400 10 5.2 0.4 0 0.7 0.3 0.225 209 0.17
    CAD Download
    Ajouter au panier
    001 500 10 5.2 0.5 0 0.75 0.25 0.188 325 0.214
    CAD Download
    Ajouter au panier
    001 600 12 4.2 0.4 0 0.8 0.4 0.3 178 0.297
    CAD Download
    Ajouter au panier
    001 700 12 4.2 0.5 0 0.85 0.35 0.263 284 0.374
    CAD Download
    Ajouter au panier
    001 800 12 4.2 0.6 0 1 0.4 0.3 557 0.45
    CAD Download
    Ajouter au panier
    001 900 12 5.2 0.5 0 0.9 0.4 0.3 350 0.345
    CAD Download
    Ajouter au panier
    002 000 12 5.2 0.6 0 0.95 0.35 0.263 506 0.415
    CAD Download
    Ajouter au panier
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • charger plus
    Dimensions
    Course S / Effort F
    Poids

    Screw & Bolt Locking Systems

    Choisissez votre type de produit
    Aciers pour charges normales
    Choisissez votre type de produit
    Matériaux résistants à la corrosion
    Diamètre
    NM
    1.6 36
    diamètre extérieur
    D2
    3.2 70
    diamètre intérieur
    D1
    1.7 38
    • 1
    • 2
    • charger plus
    Diamètre Dimensions Poids
    N° article Côte nominale Diamètre nominal [mm] D2 [mm] D1 [mm] s [mm] hmin [mm] hmax [mm] Poids par 1.000 piéces
    416 320 Phosphatée et huilée 6 12 6.4 1.64 1.9 0.943 CAD Download
    Ajouter au panier
    431 510 Zn20M + passivé 6 12 6.4 1.64 1.9 0.943 CAD Download
    Ajouter au panier
    416 520 Phosphatée et huilée 8 17 8.4 2.21 2.55 2.438 CAD Download
    Ajouter au panier
    431 520 Zn20M + passivé 8 17 8.4 2.21 2.55 2.438 CAD Download
    Ajouter au panier
    423 220 Phosphatée et huilée 10 21 10.5 2.75 3.15 4.915 CAD Download
    Ajouter au panier
    431 530 Zn20M + passivé 10 21 10.5 2.75 3.15 4.915 CAD Download
    Ajouter au panier
    426 400 Phosphatée et huilée 12 24 13 3.27 3.75 7.194 CAD Download
    Ajouter au panier
    431 540 Zn20M + passivé 12 24 13 3.27 3.75 7.194 CAD Download
    Ajouter au panier
    429 320 Phosphatée et huilée 14 28 15 3.8 4.35 11.61 CAD Download
    Ajouter au panier
    431 550 Zn20M + passivé 14 28 15 3.8 4.35 11.61 CAD Download
    Ajouter au panier
    430 900 Phosphatée et huilée 16 30 17 4.31 4.95 14.5 CAD Download
    Ajouter au panier
    431 560 Zn20M + passivé 16 30 17 4.31 4.95 14.5 CAD Download
    Ajouter au panier
    433 750 Phosphatée et huilée 18 33 19 4.8 5.5 19.36 CAD Download
    Ajouter au panier
    431 570 Zn20M + passivé 18 33 19 4.8 5.5 19.36 CAD Download
    Ajouter au panier
    435 320 Phosphatée et huilée 20 36 21 5.3 5.95 25.33 CAD Download
    Ajouter au panier
    431 580 Zn20M + passivé 20 36 21 5.3 5.95 25.33 CAD Download
    Ajouter au panier
    436 620 Phosphatée et huilée 22 40 23 5.9 6.7 35.07 CAD Download
    Ajouter au panier
    431 590 Zn20M + passivé 22 40 23 5.9 6.7 35.07 CAD Download
    Ajouter au panier
    439 150 Phosphatée et huilée 24 45 25 6.45 7.3 50.28 CAD Download
    Ajouter au panier
    431 600 Zn20M + passivé 24 45 25 6.45 7.3 50.28 CAD Download
    Ajouter au panier
    • 1
    • 2
    • charger plus
    Diamètre
    Dimensions
    Poids
    Share this page

    Green Technology

    • Green Energy
    • Green Mobility

    Secteurs Industriels & Solutions

    • Industrie Automobile
    • Industrie Manufacturière
    • Distribution
    • Solutions individuelles
    • Références & Applicationes

    Produits

    • Rondelles ressorts
    • Rondelles de sécurité
    • Rondelles de blocage
    • Pièces Estampées, Forgé à Chaud, Découpage Fin
    • Recherche de produits

    Expertises & Technologies

    • Rondelles ressorts
    • Dispositif de blocage de vis et d'écrous
    • Matériaux & Surfaces
    • Ingénierie
    • Fabrication d'outils interne
    • Prototype
    • Gestion des fournisseurs

    Téléchargement

    • Certifications
    • Brochures
    • Conditions générales de ventes et d´achat
    • Télécharger le programme CAD
    • Privacy statement

    Société

    • Carrière
    • Données sur la société
    • Histoire
    • Direction
    • Philosophie
    • SCHNORR® Filiales
    • Nouvelles
    • Affiliationes
    • Gestion des fournisseurs

    Contacts

    • Personne de contact
    • Demande
    • Emplacements
    Share this page
    Schnorr GmbH
    Stuttgarter Str. 37
    71069 Sindelfingen-Maichingen
    Phone: +4970313020
    Email: mail@schnorr.de
    • Déclaration de confidentialité
    • Conditions générales de ventes et d´achat
    • Mentions légales
    • Carrière
    This website uses cookies to ensure you get the best experience on our website. More Info
