Avantages
- Sécurité contre les vibrations élevées par complémentarité des formes de la denture oblique.
- La transmission de force se fait de façon concentrique, raison pour laquelle aucun couple de pliage n’apparaît.
- Les surfaces de glissement sur la denture empêchent la formation de copeaux lors du serrage.
- Sécurité extrêmement élevée contre les pertes de force de tension préalable et le départ de rotation.
- Nombreuses applications grâce aux matériaux et aux surfaces les plus diverses.
- Pas d’effet d’éclatement lors du serrage de la vis avec un rayon de transition entre la tige et la tête.
- Le développement et la conception des rondelles de sécurité se font sur la base des géométries de vis, des couples de serrage des données constructives.
- Utilisable dans les trous des passage (rondelle de sécurité nécessaire des deux côtés).
- Utilisable dans le cas de trous oblongs (VS).
- Effet de sécurisation comparable à celui des paires de sécurité de disques de calage (après essai de vibration DIN 65151 ou DIN 25201-4).
L’essai de vibration de Junker
L’essai de vibration de Junker d’après la DIN 65151 (domaine aérospatial – contrôle dynamique du comportement de sécurisation de liaisons vissées sollicitées par des forces transversales (essai de vibration)) est un procédé courant et éprouvé destiné à tester et à comparer les propriétés de sécurisation de liaisons vissées soumises à des sollicitations dynamiques sous vibrations.
Dans ce cadre, une liaison vissée est montée sur un banc d’essai et est soumise à une vibration simulée d’une certaine fréquence et amplitude perpendiculaire à l’axe de la vis. La diminution de la force de tension préalable FV est alors suivie à l’écran et enregistrée graphiquement au moyen d’un capteur de force.
En complément du test décrit dans la DIN 65151, la DIN 25201 ("Directive de construction pour les véhicules ferroviaires et leurs composants – liaisons vissées – sécurisation de liaisons vissées") est complétée d’une description exacte du déroulement du test à réaliser et est fixée dans une extension de la DIN 25201-4 /6/.

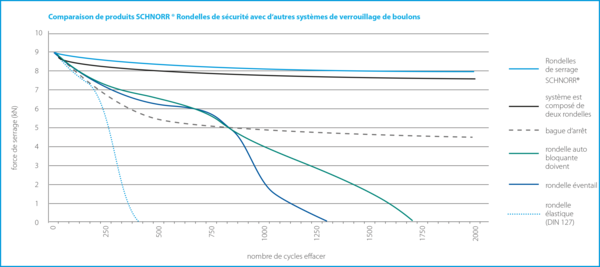

Test de vibration
- La liaison sécurisée par une rondelle de sécurité SCHNORR® d’origine maintient la force de tension préalable, même après 2000 jeux de vibration.
- Le test montre un effet de sécurité supérieur clair de la rondelle de sécurité SCHNORR® d’origine par rapport à la force de tension préalable résiduelle et au nombre des changements de charge par rapport aux bagues d’éclatement, rondelles de blocage, rondelles nervurées et rondelles ressort (DIN 137 B).
- En outre, le test montre que la rondelle de sécurité SCHNORR® d’origine possède un effet de sécurité comparable aux paires de sécurité de disques de calage.
FAQ
Comment agissent les différentes forces de tension préalable ?
Des essais, dans le cadre desquels la vis est seulement serrée à 75% au lieu de 100% de la force de la limite d’élasticité minimale, ont apporté des résultats nettement plus mauvais, c’est-à-dire qu’un certain pourcentage des raccords vissés se sont détachés. Cette tendance s’est affirmée encore plus clairement dans le cadre d’essais avec seulement 50% de la force de tension préalable. Il faut en tirer la conclusion suivante : un bon serrage, autant que possible à 100% de la force de la limite élastique d’après la DIN ISO 898 T1, revêt une importance décisive pour la solidité d’une liaison par vis !
Quels sont les effets des rondelles de sécurité SCHNORR® sur le couple de serrage ?

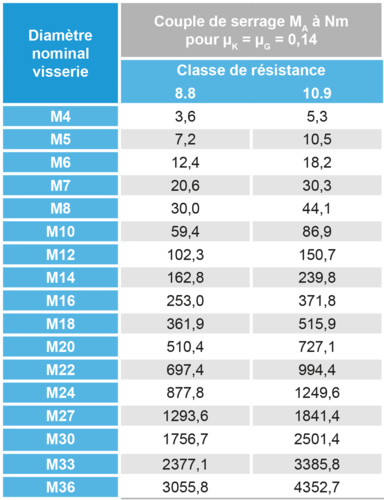

Si on utilise une rondelle de sécurité SCHNORR® "S", alors on a besoin d’un couple de serrage environ 10% supérieure pour atteindre la même force de tension préalable par rapport à une vis sans élément de sécurité. La même chose vaut aussi pour la rondelle de sécurité "VS". Si on utilise des rondelles de sécurité galvanisées, il ne faut en revanche pas augmenter le couple de serrage du fait que l’augmentation de la friction est à nouveau compensée par la denture sous l’effet de graissage du zinc. La dispersion des couples de serrage mesurés n’est pas plus grande avec les rondelles de sécurité SCHNORR® que dans le cas des vis sans élément de sécurité.
Quelle est l’influence de la dureté des pièces vissées ?
Avec une dureté croissante de la cale, l’impression en partie élastique, en partie plastique de la denture des rondelles de sécurité diminue, c’est-à-dire que la qualité de la complémentarité de la forme se détériore. Cela agit également sur l’effet de sécurité. Comme les rondelles de sécurité SCHNORR® présentent une dureté de 39–45 HRC (380–450 HV30), cet effet n’apparaît que si la dureté de la cale est plus élevée, comme le montrent les illustrations 9–11. Nous recommandons, en présence d’une cale trempée, d’utiliser la version renforcée "VS"et de serrer la vis autant que possible à 100% de la force de la limite d’élasticité.
Comment agit un traitement de surface sur un effet de sécurité ?
Le meilleur effet de sécurité est obtenu avec une surface noire. Mais même avec des rondelles de sécurité galvanisées, il est possible d’obtenir un effet de sécurité impeccable si la vis est serrée à la bonne force de tension préalable. Dans ce cas, il faut impérativement serrer à 100% de la force limite d’élasticité.
Que se passe-t-il dans le cas d’un trou oblong ?
Lors d’une tension préalable à 100% de la force limite d’élasticité, les vis même non sécurisées ne se détachent pas dans le cas d’un trou oblong, la tête de vis est cependant fortement endommagée, et un couple de serrage relativement élevé devient nécessaire.
En cas d’utilisation d’une rondelle de sécurité "VS" de SCHNORR®, le couple de serrage diminue d’env. 25%, et les endommagements de la tête de vis ne sont plus que minimaux. L’effet de sécurité est excellent.
Les rondelles de sécuritéSCHNORR®sont-elles réutilisables ?
Si une rondelle de sécurité SCHNORR® sécurisée "S"ou "VS" se détache et est à nouveau serrée, l’effet de sécurité reste entièrement conservé.
Le couple de serrage diminue seulement, c’est-à-dire que le couple utilisé lors du premier serrage est obtenu avec une force de serrage légèrement plus élevée. Les rondelles de sécurité SCHNORR® peuvent donc être utilisées deux fois voire plus sans restriction !
