Original SCHNORR®
La rondelle de sécurité type “S”
La rondelle de sécurité SCHNORR type “S” est livrable dans les diamètres correspondant aux vis de M 1.6 à M 36.
Dans le moteur de recherche de produit suivant, vous trouverez des rondelles ressort dans les matériaux suivants:
- Matériau standard (C60S (1.1211))
- Matériau résistant à la corrosion (X5 CrNi 18-10 (1.4301))
Autres versions:
en outre, nous transformons aussi des matériaux spéciaux pour des exigences particulières.
Voyez à ce sujet notre tableau d’aperçu général des matériaux et contactez nos commerciaux.
Moteur de recherche de produit
| Dimensions | Course S / Effort F | Poids | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| N° article | De [mm] | Di [mm] | t [mm] | t' [mm] | l0 [mm] | h0 [mm] | s [mm] | F [N] | Poids par 1.000 piéces | |
| 516 600 | 70 | 30.5 | 3 | 0 | 5.1 | 2.1 | 1.575 | 11426 | 71.19 | |
| 516 700 | 70 | 35.5 | 3 | 0 | 5.1 | 2.1 | 1.575 | 12287 | 65.21 | |
| 516 800 | 70 | 35.5 | 4 | 0 | 5.8 | 1.8 | 1.35 | 23923 | 86.13 | |
| 516 900 | 70 | 40.5 | 4 | 0 | 5.6 | 1.6 | 1.2 | 23351 | 77.04 | |
| 517 000 | 70 | 40.5 | 5 | 0 | 6.2 | 1.2 | 0.9 | 33672 | 95.15 | |
| 517 100 | 71 | 36 | 2 | 0 | 4.6 | 2.6 | 1.95 | 5144 | 44.66 | |
| 517 200 | 71 | 36 | 2.5 | 0 | 4.5 | 2 | 1.5 | 6725 | 56.11 | |
| 517 300 | 71 | 36 | 4 | 0 | 5.6 | 1.6 | 1.2 | 20535 | 88.63 | |
| 517 400 | 80 | 31 | 2.5 | 0 | 5.3 | 2.8 | 2.1 | 7239 | 82.01 | |
| 517 500 | 80 | 31 | 3 | 0 | 5.5 | 2.5 | 1.875 | 10352 | 98.01 | |
| 517 600 | 80 | 31 | 4 | 0 | 6.1 | 2.1 | 1.575 | 19394 | 130 | |
| 517 700 | 80 | 36 | 3 | 0 | 5.7 | 2.7 | 2.025 | 11919 | 91.92 | |
| 517 800 | 80 | 36 | 4 | 0 | 6.2 | 2.2 | 1.65 | 21400 | 121.9 | |
| 517 850 | 80 | 41 | 2.25 | 0 | 5.2 | 2.95 | 2.213 | 6613 | 63.54 | |
| 517 900 | 80 | 41 | 3 | 0 | 5.3 | 2.3 | 1.725 | 10518 | 84.92 | |
| 518 000 | 80 | 41 | 4 | 0 | 6.2 | 2.2 | 1.65 | 22874 | 112.6 | |
| 518 100 | 80 | 41 | 5 | 0 | 6.7 | 1.7 | 1.275 | 33559 | 139.5 | |
| 518 200 | 90 | 46 | 2.5 | 0 | 5.7 | 3.2 | 2.4 | 7684 | 89.74 | |
| 518 300 | 90 | 46 | 3.5 | 0 | 6 | 2.5 | 1.875 | 14161 | 125.3 | |
| 518 400 | 90 | 46 | 5 | 0 | 7 | 2 | 1.5 | 31354 | 177.6 | |
Dimensions
Course S / Effort F
Poids

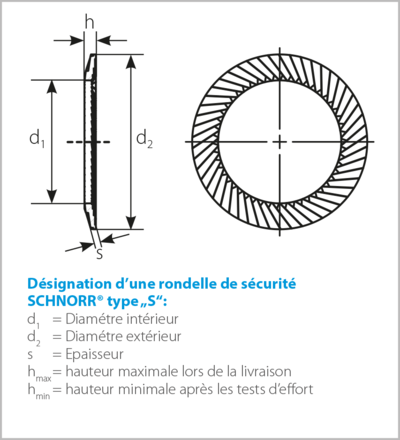

| Diamètre | Dimensions | Poids | |||||||
|---|---|---|---|---|---|---|---|---|---|
| N° article | Côte nominale | Diamètre nominal [mm] | D2 [mm] | D1 [mm] | s [mm] | hmin [mm] | hmax [mm] | Poids par 1.000 piéces | |
| 442 790 | 36 | 54 | 38 | 3.7 | 4.7 | 26.44 | CAD Download | ||
| 442 711 | 30 | 45 | 31.6 | 3.1 | 4.1 | 14.49 | CAD Download | ||
| 441 410 | 27 | 39 | 28.6 | 2.85 | 3.6 | 9.5 | CAD Download | ||
| 439 170 | 25.4 | 38 | 27 | 2.85 | 3.6 | 10.57 | CAD Download | ||
| 439 091 | 24 | 36 | 25.6 | 2.35 | 3.1 | 6.76 | CAD Download | ||
| 437 810 | 22 | 33 | 23 | 2.3 | 3 | 5.35 | CAD Download | ||
| 436 400 | 20 | 30 | 21 | 2.15 | 2.8 | 4.5 | CAD Download | ||
| 433 821 | 19 | 30 | 20 | 2.2 | 2.6 | 4.73 | CAD Download | ||
| 433 650 | 18 | 27 | 19 | 2.05 | 2.6 | 3.7 | CAD Download | ||
| 432 200 | 16 | 24 | 17 | 1.75 | 2.3 | 2.25 | CAD Download | ||
| 430 500 | 14 | 22 | 15 | 1.65 | 2.3 | 1.95 | CAD Download | ||
| 428 950 | 12.7 | 19 | 13.7 | 1.4 | 1.95 | 1.12 | CAD Download | ||
| 427 600 | 12 | 18 | 13 | 1.3 | 1.85 | 1.25 | CAD Download | ||
| 425 110 | 11.1 | 15.9 | 11.6 | 1.3 | 1.85 | 0.89 | CAD Download | ||
| 424 900 | 10 | 16 | 10.5 | 1.1 | 1.6 | 0.76 | CAD Download | ||
| 422 700 | 8 | 13 | 8.4 | 1.2 | 1.6 | 0.53 | CAD Download | ||
| 418 104 | 6.35 | 9.5 | 6.7 | 0.75 | 1.2 | 0.155 | CAD Download | ||
| 417 900 | 6 | 10 | 6.4 | 0.75 | 1.2 | 0.22 | CAD Download | ||
| 416 100 | 5 | 9 | 5.3 | 0.75 | 1.2 | 0.196 | CAD Download | ||
| 414 200 | 4 | 7 | 4.3 | 0.75 | 1.2 | 0.102 | CAD Download | ||
Diamètre
Dimensions
Poids
