    1. Schnorr GmbH
    2. Productos
    3. Arandelas de Presión
    4. Arandelas de muy Alta Presión tipo “HS”

    original SCHNORR®

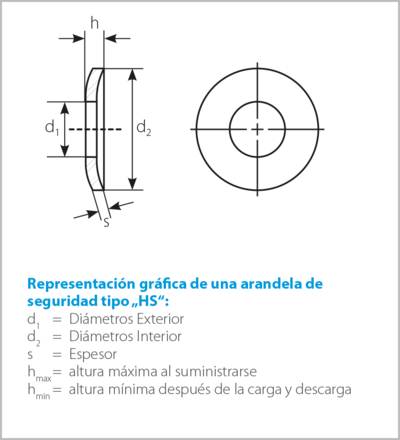

    Arandelas de Seguridad para Alta Presión tipo „HS“

    Esta denominación designa a arandelas de seguridad de diámetro exterior inferior a las definidas conforme a DIN 6796. Una característica de esta arandela de seguridad reside en la forma abombada de su sección transversal. Gracias a ello se consigue obtener una Curva Característica progresiva y con esto alcanzar fuerzas similares a las de las DIN 6796, a pesar de sus menores dimensiones. Esta arandela se usa principalmente en aquellos casos en los que no hay suficiente espacio disponible en la pieza para acomodar una pieza de la versión normalizada.



    (Kopie 1)

    For comparison

    Arandelas de Seguridad para Alta Presión tipo „HS“ vs. Arandelas de Seguridad para Alta Presión según DIN 6796

    En el buscador de productos encontrará los muelles de disco fabricados con los siguientes materiales:

    • Materiales estándar conforme a DIN EN 10132-4

    Otras ejecuciones:
    Además también procesamos materiales especiales para requisitos especiales.
    Vea al respecto nuestra tabla resumida de materiales y póngase en contacto con nuestros empleados encargados de la distribución comercial.

    Buscador de productos

    Disc Springs

    Screw & Bolt Locking Systems

    Choisissez votre type de produit
    Aciers pour charges normales
    Choisissez votre type de produit
    Matériaux résistants à la corrosion
    diamètre extérieur
    De
    6 358
    diamètre intérieur
    Di
    3.2 242
    Épaisseur
    t
    0.15 16
    Effort
    F
    0 383017
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • cargar más
    Dimensions Course S / Effort F Poids
    Cod. Artículo De [mm] Di [mm] t [mm] t' [mm] l0 [mm] h0 [mm] s [mm] F [N] Peso cada 1.000 piezas [kg]
    000 100 6 3.2 0.3 0 0.45 0.15 0.113 119 0.044
    CAD Download
    Ajouter au panier
    000 200 8 3.2 0.2 0 0.4 0.2 0.15 26 0.064
    CAD Download
    Ajouter au panier
    000 300 8 3.2 0.3 0 0.55 0.25 0.188 104 0.093
    CAD Download
    Ajouter au panier
    000 400 8 3.2 0.4 0 0.6 0.2 0.15 186 0.126
    CAD Download
    Ajouter au panier
    000 550 8 4.2 0.2 0 0.45 0.25 0.188 39 0.055
    CAD Download
    Ajouter au panier
    000 600 8 4.2 0.3 0 0.55 0.25 0.188 118 0.08
    CAD Download
    Ajouter au panier
    000 700 8 4.2 0.4 0 0.6 0.2 0.15 210 0.107
    CAD Download
    Ajouter au panier
    000 800 10 3.2 0.3 0 0.65 0.35 0.263 98 0.157
    CAD Download
    Ajouter au panier
    000 900 10 3.2 0.4 0 0.7 0.3 0.225 179 0.211
    CAD Download
    Ajouter au panier
    001 000 10 3.2 0.5 0 0.75 0.25 0.188 279 0.266
    CAD Download
    Ajouter au panier
    001 100 10 4.2 0.4 0 0.7 0.3 0.225 189 0.193
    CAD Download
    Ajouter au panier
    001 200 10 4.2 0.5 0 0.75 0.25 0.188 294 0.243
    CAD Download
    Ajouter au panier
    001 300 10 5.2 0.25 0 0.55 0.3 0.225 58 0.109
    CAD Download
    Ajouter au panier
    001 400 10 5.2 0.4 0 0.7 0.3 0.225 209 0.17
    CAD Download
    Ajouter au panier
    001 500 10 5.2 0.5 0 0.75 0.25 0.188 325 0.214
    CAD Download
    Ajouter au panier
    001 600 12 4.2 0.4 0 0.8 0.4 0.3 178 0.297
    CAD Download
    Ajouter au panier
    001 700 12 4.2 0.5 0 0.85 0.35 0.263 284 0.374
    CAD Download
    Ajouter au panier
    001 800 12 4.2 0.6 0 1 0.4 0.3 557 0.45
    CAD Download
    Ajouter au panier
    001 900 12 5.2 0.5 0 0.9 0.4 0.3 350 0.345
    CAD Download
    Ajouter au panier
    002 000 12 5.2 0.6 0 0.95 0.35 0.263 506 0.415
    CAD Download
    Ajouter au panier
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • cargar más
    Dimensions
    Course S / Effort F
    Poids

    Screw & Bolt Locking Systems

    Choisissez votre type de produit
    Aciers pour charges normales
    Choisissez votre type de produit
    Matériaux résistants à la corrosion
    Diamètre
    NM
    1.6 36
    diamètre extérieur
    D2
    3.2 70
    diamètre intérieur
    D1
    1.7 38
    • 1
    • 2
    • cargar más
    Diamètre Dimensions Poids
    Cod. Artículo Surface Diamètre nominal [mm] D2 [mm] D1 [mm] s [mm] hmin [mm] hmax [mm] Peso cada 1.000 piezas [kg]
    416 320 Fosfatado y aceitado 6 12 6.4 1.64 1.9 0.943 CAD Download
    Ajouter au panier
    431 510 Zn20M + pasivación 6 12 6.4 1.64 1.9 0.943 CAD Download
    Ajouter au panier
    416 520 Fosfatado y aceitado 8 17 8.4 2.21 2.55 2.438 CAD Download
    Ajouter au panier
    431 520 Zn20M + pasivación 8 17 8.4 2.21 2.55 2.438 CAD Download
    Ajouter au panier
    423 220 Fosfatado y aceitado 10 21 10.5 2.75 3.15 4.915 CAD Download
    Ajouter au panier
    431 530 Zn20M + pasivación 10 21 10.5 2.75 3.15 4.915 CAD Download
    Ajouter au panier
    426 400 Fosfatado y aceitado 12 24 13 3.27 3.75 7.194 CAD Download
    Ajouter au panier
    431 540 Zn20M + pasivación 12 24 13 3.27 3.75 7.194 CAD Download
    Ajouter au panier
    429 320 Fosfatado y aceitado 14 28 15 3.8 4.35 11.61 CAD Download
    Ajouter au panier
    431 550 Zn20M + pasivación 14 28 15 3.8 4.35 11.61 CAD Download
    Ajouter au panier
    430 900 Fosfatado y aceitado 16 30 17 4.31 4.95 14.5 CAD Download
    Ajouter au panier
    431 560 Zn20M + pasivación 16 30 17 4.31 4.95 14.5 CAD Download
    Ajouter au panier
    433 750 Fosfatado y aceitado 18 33 19 4.8 5.5 19.36 CAD Download
    Ajouter au panier
    431 570 Zn20M + pasivación 18 33 19 4.8 5.5 19.36 CAD Download
    Ajouter au panier
    435 320 Fosfatado y aceitado 20 36 21 5.3 5.95 25.33 CAD Download
    Ajouter au panier
    431 580 Zn20M + pasivación 20 36 21 5.3 5.95 25.33 CAD Download
    Ajouter au panier
    436 620 Fosfatado y aceitado 22 40 23 5.9 6.7 35.07 CAD Download
    Ajouter au panier
    431 590 Zn20M + pasivación 22 40 23 5.9 6.7 35.07 CAD Download
    Ajouter au panier
    439 150 Fosfatado y aceitado 24 45 25 6.45 7.3 50.28 CAD Download
    Ajouter au panier
    431 600 Zn20M + pasivación 24 45 25 6.45 7.3 50.28 CAD Download
    Ajouter au panier
    • 1
    • 2
    • cargar más
    Diamètre
    Dimensions
    Poids
    Share this page

    Green Technology

    • Green Energy
    • Green Mobility

    Sectores & Soluciones

    • Automoción
    • Industria
    • Suministro Industrial
    • Soluciones a medida
    • Referencias & Aplicaciones

    Productos

    • Muelles de Disco
    • Arandelas de seguridad
    • Arandelas de Presión
    • Piezas Estampadas, Conformadas y por Corte Fino
    • Buscador de productos

    Areas de Expertise & Tecnologias

    • Muelles de Disco
    • Sistemas de seguridad autoblocantes
    • Materiales & Recubrimientos superficiales
    • Ingeniería
    • Fabricación propria de Utillajes
    • Prototipado
    • Gestión de proveedores

    Descargas

    • Certificados
    • Catálogos
    • Condiciones Generales de Contratación (CGC)
    • Dibujos CAD
    • Privacy statement

    Empresa

    • Carreras
    • Hitos y cifras clave
    • Historia
    • Dirección
    • Filosofía
    • Subsidiarias SCHNORR®
    • Noticias
    • Afiliaciónes
    • Gestión de Proveedores

    Contacto

    • Personas de contacto
    • Consultas- Peticiones de Oferta
    • Localización
    Share this page
    Schnorr GmbH
    Stuttgarter Str. 37
    71069 Sindelfingen-Maichingen
    Phone: +4970313020
    Email: mail@schnorr.de
    • Declaración de privacidad
    • Condiciones Generales de Contratación (CGC)
    • Aviso legal
    • Carrera
    This website uses cookies to ensure you get the best experience on our website. More Info
