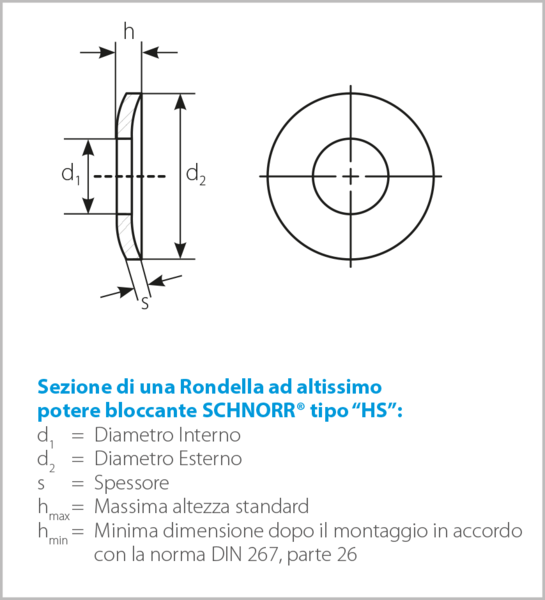

Rondella di sicurezza “HS” ad altissimo potere bloccante
Questa rondella è, in linea di principio, una super elastica con un diametro esterno più piccolo rispetto alle rondelle secondo la DIN 6796. Una importante caratteristica di queste rondelle è che hanno una forma leggermente curvata mediante la quale si ottiene una curva caratteristica progressiva. Malgrado le dimensioni esterne ridotte, riescono a raggiungere gli stessi carichi delle rondelle super elastiche secondo la DIN 6796. Queste rondelle viengono principalmente utilizzate quando lo spazio a disposizione non è sufficiente per l’alloggiamento delle super elastiche standard.
Le rondelle di Sicurezza "HS” qui di seguito sono realizzate con:
- materiali standard conformi a DIN EN 10132-4
Altre versioni:
Realizziamo inoltre rondelle con materiali speciali per rispondere a esigenze specifiche.
Per maggiori informazioni date un’occhiata alla tabella riassuntiva dei materiali in uso e contattate i nostri addetti alle vendite.
Ricerca prodotti

Molle a Tazza

Rondella di Sicurezza
Dimensioni d’ordine | Corsa S / Forza F | PESO | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Numero di articolo | De [mm] | Di [mm] | t [mm] | t' [mm] | l0 [mm] | h0 [mm] | s [mm] | F [N] | Peso per 1.000 pezzi [kg] | |
020 100 | 125 | 61 | 8 | 7.5 | 10.9 | 2.9 | 2.175 | 93577 | 547.3 | |
020 350 | 125 | 64 | 8 | 6.55 | 10 | 3 | 2.25 | 67216 | 466.8 | |
020 400 | 125 | 64 | 8 | 7.5 | 10.6 | 2.6 | 1.95 | 85926 | 529.9 | |
020 600 | 125 | 71 | 8 | 7.4 | 10.4 | 2.4 | 1.8 | 85494 | 479.6 | |
020 700 | 125 | 71 | 10 | 9.2 | 11.8 | 1.8 | 1.35 | 124124 | 596.3 | |
520 850 | 140 | 72 | 3.8 | 0 | 8.7 | 4.9 | 3.675 | 17195 | 329.7 | |
020 900 | 140 | 72 | 5 | 0 | 9 | 4 | 3 | 27920 | 433.2 | |
021 000 | 140 | 72 | 8 | 7.5 | 11.2 | 3.2 | 2.4 | 85251 | 663 | |
021 100 | 150 | 61 | 5 | 0 | 10.3 | 5.3 | 3.975 | 31041 | 565 | |
021 250 | 150 | 61 | 6 | 0 | 10.8 | 4.8 | 3.6 | 45456 | 676.8 | |
021 350 | 150 | 71 | 6 | 0 | 10.8 | 4.8 | 3.6 | 48155 | 628.9 | |
021 400 | 150 | 71 | 8 | 7.5 | 12 | 4 | 3 | 89851 | 803.6 | |
021 500 | 150 | 81 | 8 | 7.5 | 11.7 | 3.7 | 2.775 | 89532 | 732.9 | |
021 600 | 150 | 81 | 10 | 9.3 | 13 | 3 | 2.25 | 139128 | 908.8 | |
521 650 | 160 | 82 | 4.3 | 0 | 9.9 | 5.6 | 4.2 | 21843 | 492.2 | |
021 750 | 160 | 82 | 6 | 0 | 10.5 | 4.5 | 3.375 | 41008 | 679.8 | |
021 800 | 160 | 82 | 10 | 9.4 | 13.5 | 3.5 | 2.625 | 138331 | 1089 | |
021 850 | 180 | 92 | 4.8 | 0 | 11 | 6.2 | 4.65 | 26442 | 705.3 | |
021 950 | 180 | 92 | 6 | 0 | 11.1 | 5.1 | 3.825 | 37502 | 862.5 | |
022 000 | 180 | 92 | 10 | 9.4 | 14 | 4 | 3 | 125417 | 1381 |

Rondella di Sicurezza
Misure | Dimensioni d’ordine | PESO | |||||||
---|---|---|---|---|---|---|---|---|---|
Numero di articolo | Surface | Dimensioni nominali [mm] | D2 [mm] | D1 [mm] | s [mm] | hmin [mm] | hmax [mm] | Peso per 1.000 pezzi [kg] | |
416 320 | fosfatata, oleata | 6 | 12 | 6.4 | 1.64 | 1.9 | 0.943 | CAD Download | |
431 510 | Zn20M + Passivazione | 6 | 12 | 6.4 | 1.64 | 1.9 | 0.943 | CAD Download | |
416 520 | fosfatata, oleata | 8 | 17 | 8.4 | 2.21 | 2.55 | 2.438 | CAD Download | |
431 520 | Zn20M + Passivazione | 8 | 17 | 8.4 | 2.21 | 2.55 | 2.438 | CAD Download | |
423 220 | fosfatata, oleata | 10 | 21 | 10.5 | 2.75 | 3.15 | 4.915 | CAD Download | |
431 530 | Zn20M + Passivazione | 10 | 21 | 10.5 | 2.75 | 3.15 | 4.915 | CAD Download | |
426 400 | fosfatata, oleata | 12 | 24 | 13 | 3.27 | 3.75 | 7.194 | CAD Download | |
431 540 | Zn20M + Passivazione | 12 | 24 | 13 | 3.27 | 3.75 | 7.194 | CAD Download | |
429 320 | fosfatata, oleata | 14 | 28 | 15 | 3.8 | 4.35 | 11.61 | CAD Download | |
431 550 | Zn20M + Passivazione | 14 | 28 | 15 | 3.8 | 4.35 | 11.61 | CAD Download | |
430 900 | fosfatata, oleata | 16 | 30 | 17 | 4.31 | 4.95 | 14.5 | CAD Download | |
431 560 | Zn20M + Passivazione | 16 | 30 | 17 | 4.31 | 4.95 | 14.5 | CAD Download | |
433 750 | fosfatata, oleata | 18 | 33 | 19 | 4.8 | 5.5 | 19.36 | CAD Download | |
431 570 | Zn20M + Passivazione | 18 | 33 | 19 | 4.8 | 5.5 | 19.36 | CAD Download | |
435 320 | fosfatata, oleata | 20 | 36 | 21 | 5.3 | 5.95 | 25.33 | CAD Download | |
431 580 | Zn20M + Passivazione | 20 | 36 | 21 | 5.3 | 5.95 | 25.33 | CAD Download | |
436 620 | fosfatata, oleata | 22 | 40 | 23 | 5.9 | 6.7 | 35.07 | CAD Download | |
431 590 | Zn20M + Passivazione | 22 | 40 | 23 | 5.9 | 6.7 | 35.07 | CAD Download | |
439 150 | fosfatata, oleata | 24 | 45 | 25 | 6.45 | 7.3 | 50.28 | CAD Download | |
431 600 | Zn20M + Passivazione | 24 | 45 | 25 | 6.45 | 7.3 | 50.28 | CAD Download |
